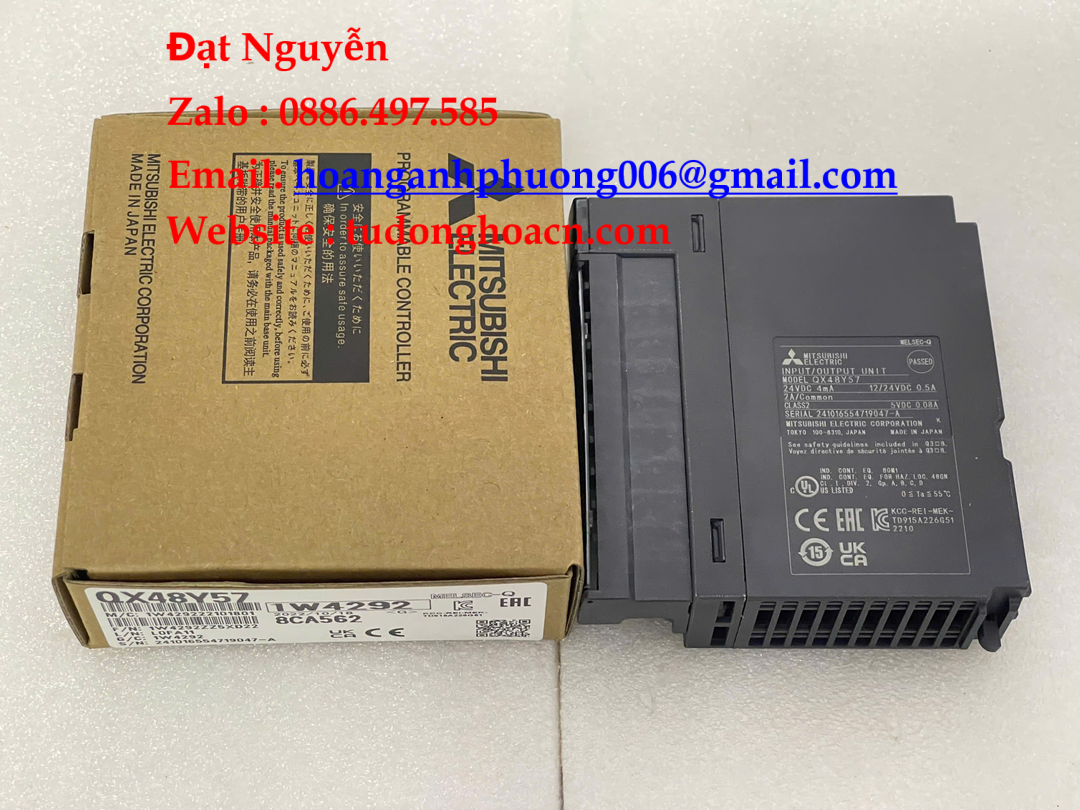

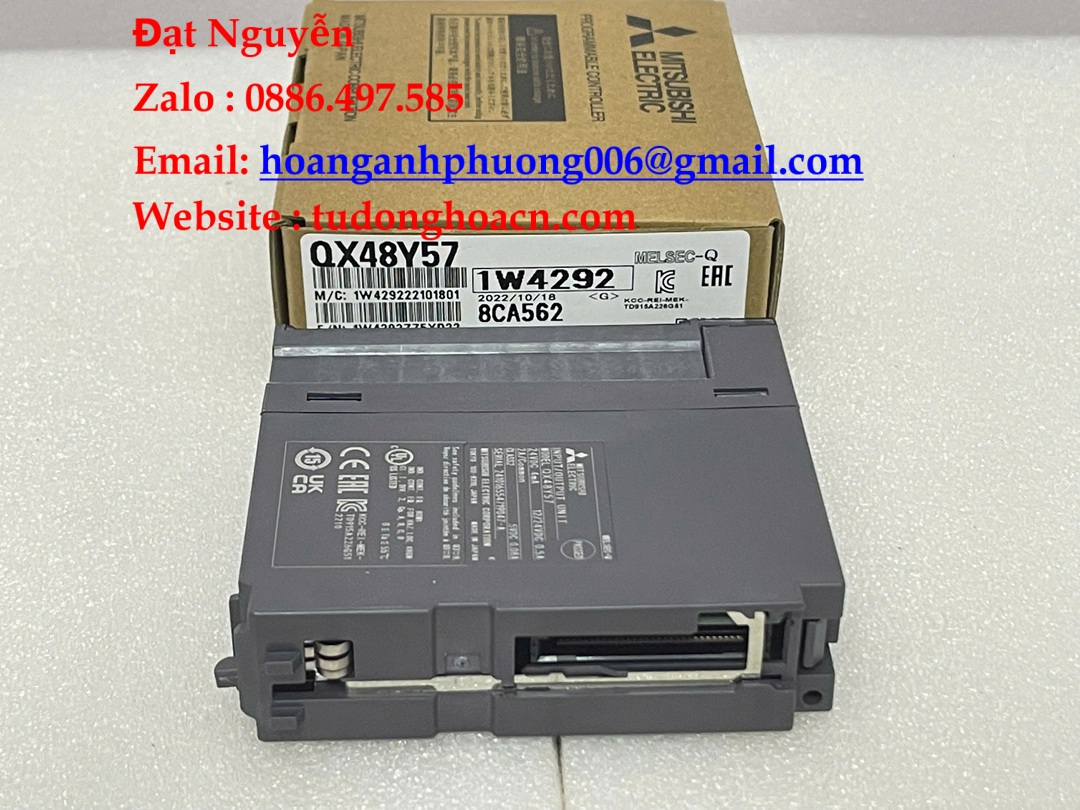

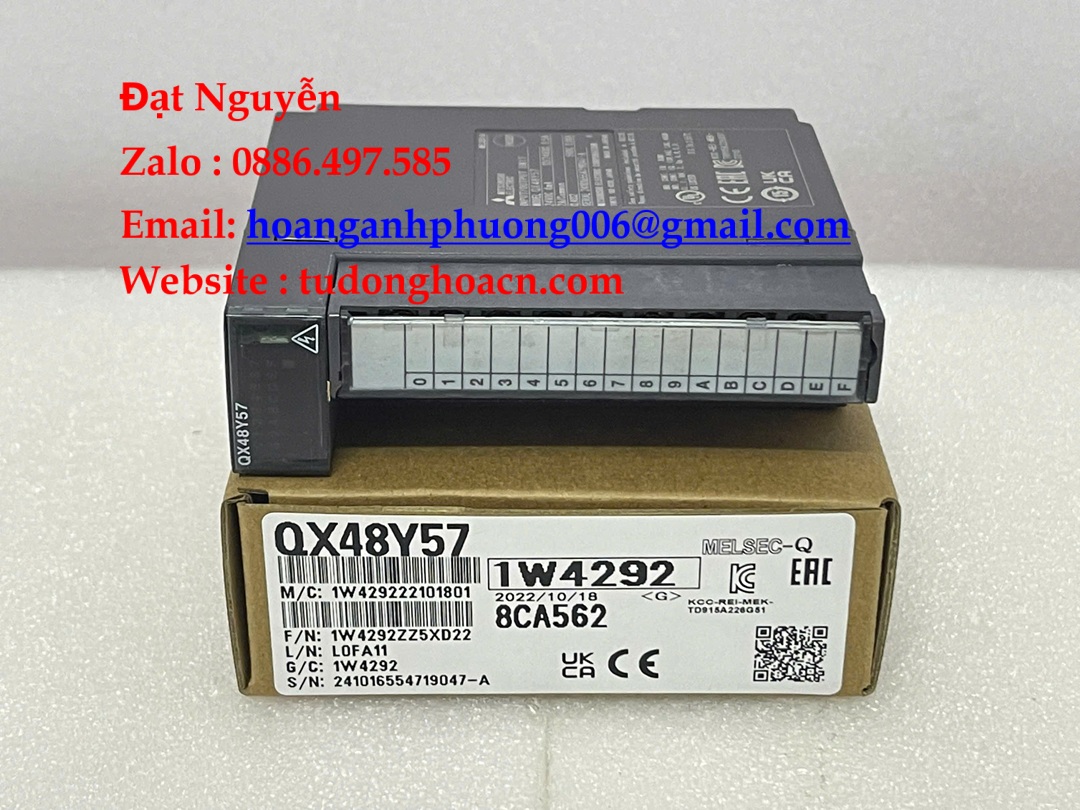

Mô‑đun Mitsubishi QX48Y57 | I/O Kết hợp 8 Input + 7 Output cho MELSEC‑Q
1. Giới thiệu sản phẩm
QX48Y57 là mô‑đun I/O kết hợp (Combined I/O Module) thuộc dòng MELSEC‑Q của Mitsubishi Electric. Mô-đun này tích hợp cả đầu vào (Input) và đầu ra (Output) trong cùng một thiết bị, giúp tiết kiệm chỗ gắn và đơn giản hóa cấu hình hệ thống khi số lượng điểm I/O không lớn.
Nó thích hợp cho các hệ thống PLC Q trong môi trường công nghiệp, nơi cần xử lý vừa Input vừa Output với module duy nhất.
2. Thông số kỹ thuật nổi bật
Thông sốGiá trị chínhSố điểm Input8 điểmLoại InputDC, mức điện áp định mức 24 V DCSố điểm Output7 điểmLoại OutputTransistor (sink)Điện áp tải (Load Voltage)12 – 24 V DCDòng tải tối đa mỗi điểm0,5 A/điểmTổng dòng tối đa (Common)2 ATiêu biểu về cách cô lậpCách ly qua quang cách (photocoupler) cho cả đầu vào và đầu raBảo vệ xungTích hợp diode Zener hoặc mạch chống xungKiểu terminalBlock terminal (18 điểm)Số điểm I/O chiếm dụng16 điểm (cùng module)Khả năng lắp đặtGắn vào rail module hệ thống MELSEC‑QTiêu chuẩnUL, CE, các chuẩn PLC công nghiệp tương thích
3. Ưu điểm nổi bật
-
Tích hợp Input + Output trong một module giúp giảm kích thước phần cứng và quản lý dây tốt hơn.
-
Công suất vừa phải — 0,5 A cho mỗi điểm output, phù hợp cho các tải nhỏ như LED, relay nhỏ, van điện từ nhỏ.
-
Cách ly quang (photocoupler isolation) giúp chống nhiễu từ môi trường công nghiệp tốt hơn.
-
Mạch bảo vệ xung tích hợp giúp module an toàn hơn khi có hiện tượng chuyển đổi đột ngột của tải.
-
Khả năng sử dụng chung các điểm (common) thuận tiện để chia nguồn và quản lý dây chung hiệu quả.
-
Thích hợp cho các ứng dụng nhỏ – trung bình mà không cần module riêng biệt cho input và output.
4. Ứng dụng thực tế
-
Hệ thống PLC Q trong các máy móc công nghiệp nhỏ–vừa, nơi cần xử lý cả tín hiệu input và output từ module duy nhất.
-
Điều khiển các van điện từ, đèn cảnh báo, relay nhỏ từ CPU PLC thông qua module output.
-
Đọc tín hiệu từ nút nhấn, cảm biến digital, công tắc hành trình thông qua module input.
-
Dự án cải tạo, nâng cấp hệ thống cũ dùng dòng Q, cần thêm điểm I/O mà không muốn mở rộng quá lớn.
5. Các mô‑đun tương tự nên cân nhắc
Model tương tựĐặc điểm nổi bật hoặc khi nên chọnQX48Y58Có thể là biến thể tương đương với cách nối nguồn hoặc cách bố trí điểm khácQX48 / QX modules khác (QX40, QX41…)Nếu bạn chỉ cần module input hoặc module output riêng biệtMô‑đun I/O riêng rẽ (QI / QO series)Nếu bạn muốn phân chia rõ ràng input và output để dễ bảo trìCác module kết hợp từ hãng khác (nếu dùng hệ thống đa hãng)Khi cần tương thích hoặc giá thành cạnh tranh
